2.1 Liaison depuis l’écran de saisie de la Consultation
L’ergonomie retenue consiste à initier la demande d’examen depuis l’écran de saisie d’une consultation [F5 Consultation].
Le paramétrage du fichier Shaman.ini (cf 1.2) permet d’obtenir la présence du bouton [ECG] qui symbolise l’accès à la liaison.
La boite de dialogue présente 2 onglets :

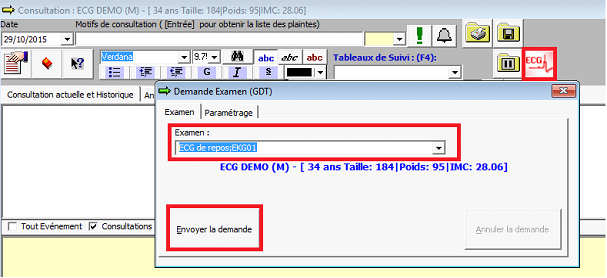

L’onglet [Examen] permet de sélectionner l’examen à réaliser et d’envoyer la demande.

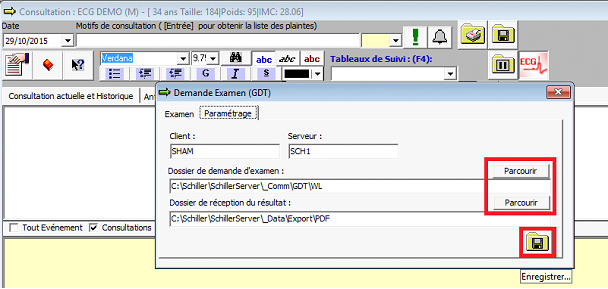

L’onglet [Paramétrage] permet de définir les 4 paramètres indispensables au bon fonctionnement de l’interface
Les identifiants client et serveur sont proposés par défaut.
Il reste à identifier les dossiers d’échange (demande d’examen et réception du résultat) en utilisant les boutons [Parcourir].
Une fois le paramétrage finalisé, cliquer sur le bouton [Disquette] pour enregistrer les paramètres. Ces paramètres sont stockés dans la section [SCHILLER] ajoutée au fichier Shaman.ini.
Exemple de demande d’examen : ECG de repos
Sélectionner [ECG de repos ;EKG01] depuis la liste déroulante
Cliquer sur le bouton [Envoyer la demande]

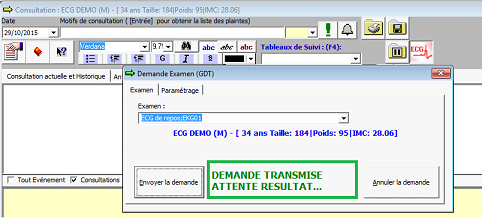

Le message DEMANDE TRANSMISE ATTENTE RESULTAT… clignote, ce qui indique que le logiciel a préparé la demande d’examen et est en attente du résultat
Les opérations suivantes sont alors à réaliser sur l’appareil SCHILLER.
Exemple : SCHILLER AT-102 plus
o [Liste de travail] > la liste des examens à réaliser s’affiche
o [Récep. Données] > la demande d’examen associée au patient est réceptionnée
o [Sélection Examen] > sélectionner l’examen à l’aide des touches de navigation
o [Effectuer] > pour valider l’examen
o [ESC] > pour fermer l’écran présentant les informations du patient (nom, prénom, âge, sexe, poids, taille) transmises par SHAMAN
o [Executer] > Valider la demande
o [Auto] > Mémoriser l’examen
o [Transm. Données] > Transférer le résultat

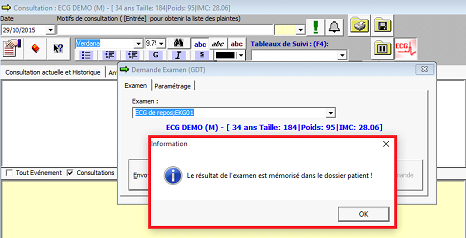

Dès que le résultat est réceptionné, un écran de confirmation est généré par SHAMAN et la boite de dialogue de demande d’examen se ferme.
